График вариантов движения запасов с фиксированным размером заказа (2006, 488с., GRF0028)

На рис. 4.5 представлен график возможных вариантов движения запасов материальных ресурсов при использовании метода регулирования объемов запасов при фиксированном размере заказа q. Как видно из графика, время потребления запасов в производственном процессе (Т₁, Т₂, Т₃, Т₄) различно по протяженности в плановых периодах, что связано с изменениями объемов выпускаемой продукции в эти периоды. Единственный вариант (период Т₁) соответствует производственному графику выпуска продукции. При этом регламентируемый интервал времени в данном варианте между заказом материальных ресурсов («квадрат» — точка заказа) и их поставкой («круг» — время поставки) на предприятие (t₁-t'₁) соблюдается — поставка материальных ресурсов осуществлена своевременно. Все остальные варианты поставок произведены с нарушением их графика — с запозданием (t₂-t'₂, t₃-t'₃, t₄-t'₄). Поэтому в период между поставками по этим вариантам расходовалась часть страхового запаса (З_с).

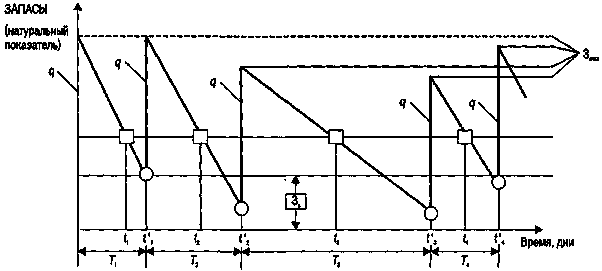

Рис. 4.5, График вариантов движения запасов с фиксированным размером заказа

Максимальная величина объема запаса (З_max) при использовании метода регулирования запасов при фиксированном размере заказа колеблется в зависимости от фактического потребления запаса в период между подачей заказа (точка заказа определяется как сумма страхового запаса и ожидаемого потребления материальных ресурсов в производстве за время поставки t-t') и поступлением очередной партии материальных ресурсов — это наглядно видно из графика (рис. 4.5).

Источник: Степанов В. И. Логистика: учеб. - М.: ТК Велби, Изд-во Проспект, 2006. – С. 213-214 (488 с.)
