Логистическая схема переработки порожних цистерн (2003, 304с., MET0005-06)

В крупных нефтеналивных узлах выделяются специализированные сортировочные (распределительные) станции, которые осуществляют переформирование маршрутов из порожних цистерн по видам груза, а также формирование маршрутов из цистерн для перевозки сжиженных газов и химических грузов. Эти станции перерабатывают и поток порожних цистерн, выгруженных на местном полигоне и не охваченных маршрутизацией. Исходная логистическая схема таких процессов в железнодорожных узлах приведена на рис. 4.3.

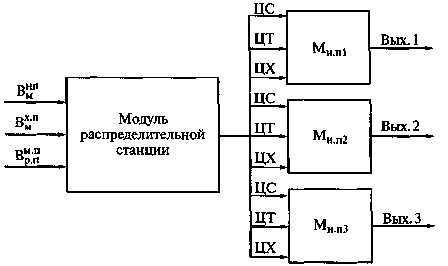

Рис. 4.3. Логистическая схема переработки порожних цистерн, их распределения и налива в железнодорожном узле:

В^нп_м, В^х.п_м, В^м.п._р.п. — соответственно входящий поток порожних цистерн, поступающих маршрутами из-под слива нефтепродуктов, из-под слива химических продуктов и поступающих в разборочных поездах после слива на местном полигоне; ЦС, ЦТ, ЦХ — соответственно подготовленные цистерны под налив светлых, темных нефтепродуктов и химических грузов; М_н.п1, М_н.п2, М_н.п3 — модули наливных пунктов; Вых. 1, Вых. 2, Вых. 3 — выходные потоки наливных маршрутов

В зависимости от специфики взаимодействия с пунктами потребления рассматриваемых грузов распределительные станции могут создаваться и специализироваться только для разделения потока цистерн на группы, или выделения цистерн под налив химических грузов и сжиженного газа, или той и другой работы. В комплексе с распорядительной станцией может предусматриваться специальный модуль для промывки и пропарки цистерн.

Источник: Логистические транспортно-грузовые системы: Учебник для студ. высш. учеб, заведений/ В.И. Апатцев, С.Б. Левин, В.М. Николашин и др.; Под ред. В.М. Николашина. — М.: Издательский центр «Академия», 2003. —С. 89 (304 с.)
