Правила построения сетевых графиков (2006, 560с., MET0014-56)

При построении сетевых графиков применяется несколько правил:

- правило обозначения работ;

- запрещения «тупиков»;

- запрещения необеспеченных событий;

- правило изображения «поставки»;

- правило организационно-технологических связей между работами.

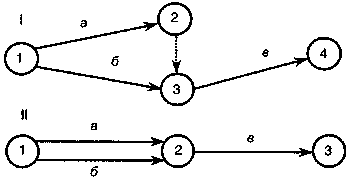

Правило обозначения работ. В сетевом графике между двумя смежными событиями может проходить только одна стрелка (график I). Поэтому, когда две и более работы выходят из одного и того же события, выполняются параллельно и заканчиваются одним и тем же событием, при расчете модели невозможно определить параметры этих работ (график II). На графиках обозначено 1, 2, 3, 4 - событие а, б, в-работа.

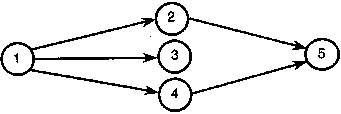

Правило запрещения «тупиков». В сетевом графике не должно быть событий («тупиков»), из которых не выходит какая-либо работа, за исключением завершающего события сети. Например, событие 3 - тупиковое, означающее, что введены лишние работы или имеется ошибка в технологии выполнения работ.

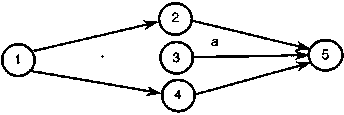

Правило запрещения необеспеченных событий . В сетевом графике не должно быть событий, кроме начального, в которые не входит ни одной работы. Например, работа а не будет выполнена, так как событию 3 не предшествует ни одной работы (не заданы исходные условия для начала этой работы).

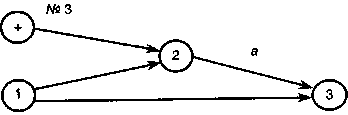

Правило изображения «поставки». «Поставка» - это результат, который получен за пределами системы, т. е. не является результатом работы данного коллектива. «Поставка» изображается кружком, внутри которого поставлен крестик. Рядом с кружком указывается номер спецификации, раскрывающей содержание поставки.

Из рисунка видно, что «поставка» необходима для выполнения работы а. Номер 3, стоящий у кружка «поставка» - это третья строка в спецификации.

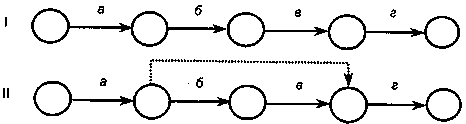

Правило организационно-технологических связей между работами. В сетевом графике учитываются или только непосредственные связи между работами, или связь через зависимость. На рисунке показано несколько работ. Работе г предшествует только работа в (график I). Но если работе г непосредственно предшествуют работы в и а, то модель должна быть изображена по иному (график II).

Источник: Грузовые автомобильные перевозки: Учебник для вузов / А. В. Вельможин, В. А. Гудков, Л. Б. Миротин, А. В. Куликов. - М: Горячая линия - Телеком, 2006. – С. 499-501 (560 с.)
